Технология BIM — будущее строительства!
BIM (Building Information Modeling или Building Information Model) — информационное моделирование здания или информационная модель здания.
Информационное моделирование здания — это подход к возведению, оснащению, обеспечению эксплуатации и ремонту здания (к управлению жизненным циклом объекта), который предполагает сбор и комплексную обработку в процессе проектирования всей архитектурно-конструкторской, технологической, экономической и иной информации о здании со всеми её взаимосвязями и зависимостями, когда здание и всё, что имеет к нему отношение, рассматриваются как единый объект.
Трёхмерная модель здания, либо другого строительного объекта, связанная с информационной базой данных, в которой каждому элементу модели можно присвоить дополнительные атрибуты. Особенность такого подхода заключается в том, что строительный объект проектируется фактически как единое целое. И изменение какого-либо одного из его параметров влечёт за собой автоматическое изменение остальных связанных с ним параметров и объектов, вплоть до чертежей, визуализаций, спецификаций и календарного графика.
Информационное моделирования — это процесс коллективного создания и использования информации о сооружении, формирующий надежную основу для всех решений на протяжении жизненного цикла объекта (от самых ранних концепций до рабочего проектирования, строительства, эксплуатации и сноса).

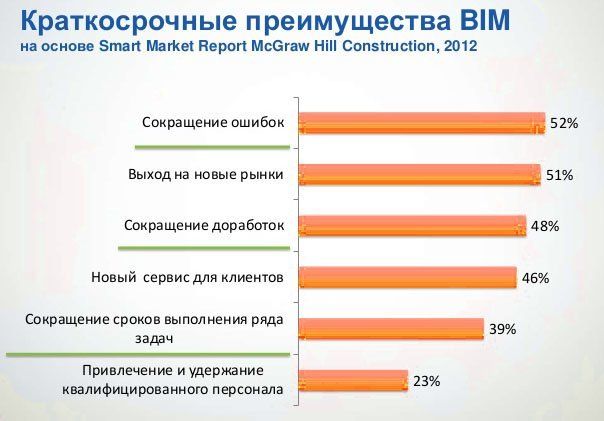

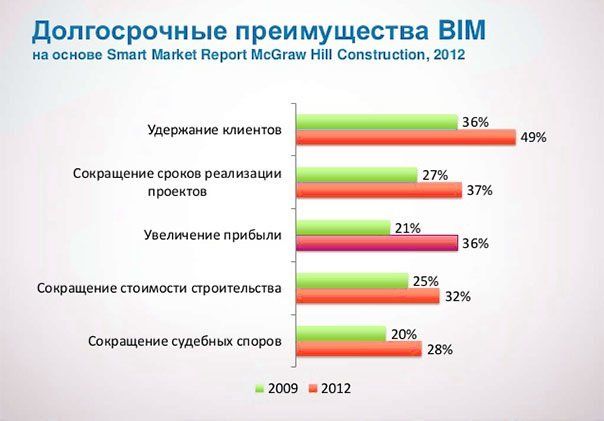

На данных графиках показаны краткосрочные и долгосрочные преимущества технологии BIM:
В основе BIM лежит трехмерная информационная модель, на базе которой организована работа инвестора, заказчика, ген. проектировщика, ген. подрядчика, эксплуатирующей организации.
Не так давно BIM-технология воспринималась как 3D-модель для визуализации проекта и создания проектной документации. Но 3D-модель — только «вершина айсберга». Основа технологии BIM — это процессы, способы совместной работы с информацией об объекте строительства. Процессы регулируют работу с BIM-моделью, которая состоит из интеллектуальных объектов и параметрических взаимосвязей. Для каждого этапа работы над проектом прописан уровень детализации BIM-модели. Это позволяет принимать управленческие решения, имея всю необходимую информацию и при этом не перегружая модель.
Если посмотреть на стоимость жизненного цикла здания от проектирования к строительству и эксплуатации, то на проектирование приходится самая незначительная доля инвестиций — около 5%. При этом ошибки, сделанные компанией на стадии проектирования, в результате приводят к значительным незапланированным затратам на более поздних этапах и особенно на стадии строительства.
В результате, по опыту клиентов Autodesk, строительные компании считают приемлемым 20%-ое удорожание проекта в процессе строительства относительно его плановой сметы, а в среднем расхождение бюджета и реальной стоимости проекта на рынке составляет около 50%. Наиболее частые ошибки — это коллизии между конструкциями здания и его инженерными сетями, отсутствие технологических отверстий для инженерных систем, неправильный расчет объема материалов. Такие ошибки вызваны в первую очередь непродуктивным взаимодействием между специалистами, занимающимися проектированием различных разделов, — архитекторами и конструкторами, архитекторами и инженерами, инженерами и конструкторами. Как c помощью технологии BIM уменьшить разницу между «планом» и «фактом», сократить затраты на этапе строительства и эксплуатации?
- На базе BIM-модели может быть организована совместная работа всех специалистов, работающих над проектом.
- Технология BIM позволяет автоматически распознавать коллизии и вносить изменения в проект на более ранних стадиях. Тем самым значительно повышается качество проектной и рабочей документации.
- Использование информационной модели позволяет точно планировать работу на площадке строительной техники, создавать корректные графики закупки материалов и улучшать все ключевые логистические процессы строительства и эксплуатации.
Внедрение BIM технологии на предприятии не самая простая и быстровыполнимая задача, но и её можно решить. Главное не откладывать на потом, а планировать, рассчитывать и делать процесс интеграции оптимальным для вашего предприятия.
